全自动贴标机利用规划

全自动贴标机利用规划

一、系统规划

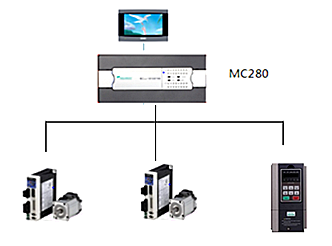

1、系统配置如下图所示：该设备为一主两从结构，底标由变频器传送，传送带上装有一个 2000 线的编码器作为凸轮主轴，两伺服别离节造两套幼标贴标机构，作为从轴；

2、道理描述：每套贴标机构上均装有两个色标传感器，其中一个检测底标的标头，另一个检测幼标的标头作为贴标轴的原点。检测到底标的标头后，在上升沿中断子法式中启动电子凸轮追随主轴执行凸轮曲线，实现凸轮周期后进行线性误差建改，之后贴标轴回原点期待下一次贴标周期；

3、两套贴标机构工艺流程一致，差距在于标签参数、贴标地位不一致；


4、 MC280 电子凸轮注明：

MC280 使用电子凸轮时，用到 2 条指令，指令注明如下：

① CAMTABLE: 设定电子凸轮表格指令；

② CAMBOX ：电子凸轮指令；

CAMTABLE ：电子凸轮表指令

梯形图： [CAMTABLE S1 D1 D2 D3 D4]

S1 : 凸轮角度表的肇始元件，表格数据要陆续，并且按升序分列 , 最大设置 1024 个数组，单元：脉冲；

D1 : 凸轮曲线表数据个数 2-1024 ；

D2 ：起头执行的地址；

D3 ：凸轮表执行的长度；

D4 ：凸轮的曲线编号。 1-4 ，能够设置 4 条曲线；

CAMBOX: 电子凸轮指令

梯形图： [CAMBOX S1 D1 D2 D3 D4]

S1 ：模式选择（单字）： 1- 表 1 单次执行 11- 表 1 循环执行；

2- 表 2 单次执行 12- 表2 循环执行；

3- 表 3 单次执行 13- 表 3 循环执行；

4- 表 1 单次执行 14- 表 4 循环执行；

S1+2 ：同步区下限设定：双字，相对主轴设定，与上限共同确定同步区，同步区内特定端口输出同步信号；

S1+4 ：同步区上限设定：双字，相对主轴设定，与下限共同确定同步区，同步区内特定端口输出同步信号；

S1+6 ：循环运行时，模式设定 1- 有限次循环。 0- 无限次循环；

S1+7 ：有限次循环时设定次数；

D1 ：凸轮的输入轴（主轴）： Y0-Y7 、 X0-X7 、 C251 、 C251 、 C254 、C256-C259 、 C304-C306 ；

D2 ：凸轮输出轴（副轴）： Y0-Y3 ；

D3 ：凸轮输出轴方向： Y0-Y17 ；

D4 ：凸轮同步信号： Y10-Y13 。

二、当苦衷项：

1、应该用上升沿能流来驱动该指令，只需挪用一次；

2、数据表可产生 4 个。把稳 1-4 号曲线对应 Y0-Y3 轴；

3、尺度版的 MC280 不支持电子凸轮职能。如有必要，请订货时注明要求。

三、总结

1、调试了局：底标在 15 公分左右时，幼标（这次两幼标标长别离为 25mm 、35mm ）速度可达到 50m/min , 精度可节造在正负 0.5mm 之内；底标如若在 80 公分左右时，幼标速度可在 30 — 40m/min, 精度可节造在正负 1mm 之内，根基满足客户的要求；

2、该设备使用J9集团的 MC280 活动节造器后，贴标效能有了很大提升，机能不变，成效优良，变速过程中误差也在顾客接受领域之内。另表，该设备需装置收放卷张力节造，可更大幅度提高贴标效能、精度。
